Инструкция по эксплуатации ЛСПР 2000-40 (леса стоечные приставные)

    Введение

    Настоящая инструкция по эксплуатации предназначена для ознакомления с конструкцией лесов, последовательностью их монтажа и правилами безопасной эксплуатации.

    Назначение изделия

    Леса стоечные приставные с горизонтальными рамами предназначены для размещения рабочих и материалов в зоне производства строительно-монтажных работ при возведении, реконструкции и ремонте зданий высотой до 40 м. По специальному проекту леса могут быть установлены на высоту до 80 м.

    Технические данные и характеристики

    Наименование показателей, единицы измерения
    Значения
    Стандартная высота лесов, м
    40,00
    Высота яруса, м
    2,00
    Шаг стоек вдоль стены, м
    2,50
    Расстояние между стойками перпендикулярно стене, м
    1,00
    Нормативная поверхностная нагрузка, кг/м2
    (Допускается нагружать не более 3х ярусов по вертикали при сплошной укладке настилов на всех ярусах)
    200
    По нормам СНиП III-A.II-88 и по схеме нагрузок
    Максимальная высота лесов по специальному проекту, м
    80,00

    Устройство изделия

    Леса стоечные приставные с горизонтальными рамами ЛСПР 2000-40 представляют собой пространственную каркасно-ярусную конструкцию, смонтированную из трубчатых элементов: стоек, горизонтальных рам, подпятников (опорных башмаков), диагональных связей, поперечин крепления к стене здания, перекладин ограждения. Соединение стоек с элементами горизонтальных рам осуществляется навешиванием проушин рам своими отверстиями на стойки до опирания поперечин рам на горизонтальные штыри стоек.

    Горизонтальные рамы обеспечивают жесткость каркаса.

    В нижней части лесов стойки опираются на подпятники (опорные башмаки), которые принимают на себя всю нагрузку лесов и передают ее на грунт через деревянные подкладки. Стойки являются основными несущими элементами каркаса в вертикальной плоскости. Они стыкуются между собой с помощью патрубков по принципу «труба в трубу».

    Диагональные связи служат для усиления жесткости каркаса. Они состоят из отдельных связей, фиксируемых между собой при помощи болтовых соединений, и крепятся к стойкам поворотными строительными замками.

    На горизонтальные рамы перпендикулярно стене здания устанавливается щитовой настил, собираемый из деревянных щитов. Щиты изготавливаются из досок хвойных пород второго сорта толщиной 25 мм согласно ГОСТ 8466-66. Крепление лесов к стене производится при помощи металлических саморасклинивающихся анкеров, закладываемых в пробитые в стенах отверстия.

    Анкер состоит из двух щек, крюка и конической муфты.

    При ввинчивании крюка в муфту происходит расклинивание анкера в стене здания.

    Крюки анкеров соединяются с петлями поперечин, закрепляемых с помощью жестких строительных замков к стойкам лесов, при этом увеличивается жесткость каркаса лесов.

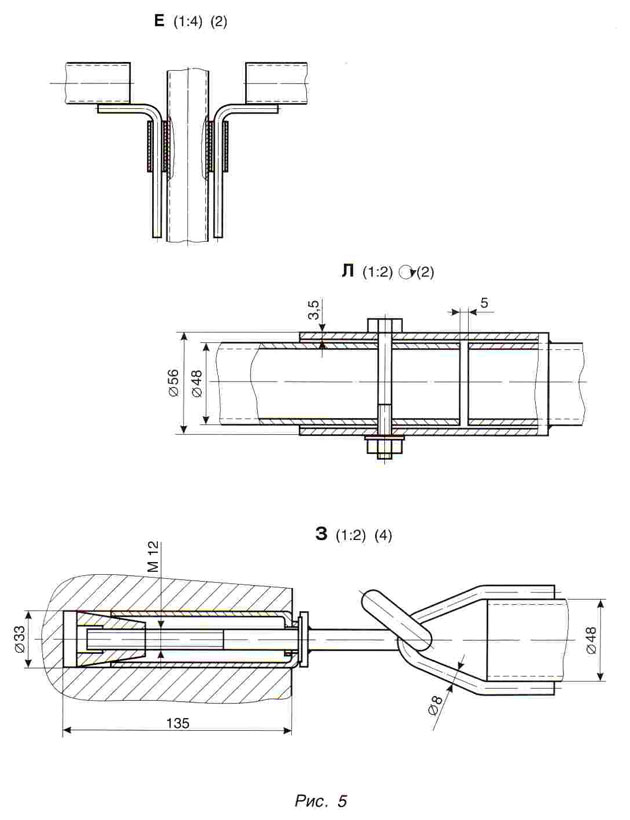

    На боковые втулки стоек (рис 4, разрез Е) навешивается на одном или двух уровнях соответственно одинарное или двойное ограждение, состоящее из трубчатой перекладины и приваренных к ней крюков. Ограждение – двух типоразмеров: фасадное и боковое.

    Боковое ограждение навешивается на торцах лесов, а также в поперечных плоскостях лесов, ограничивающих лестничную клетку.

    На настил по фасаду и по торцам рабочих ярусов устанавливаются и крепятся к стойкам отбойные доски.

    Примечание. Допускается дополнительная комплектация лесов, в том числе электролебедками, подъемниками и т.п., по индивидуальному проекту Заказчика.


    Рис. 1

    Рис. 2

    Рис. 3

    Рис. 4

    Указание мер безопасности

    • Леса должны быть надежно прикреплены к стенам здания по всей высоте. Произвольно снятие креплений к стене не допускается
    • При совпадении мест крепления стоек лесов с проемами в стене, леса следует крепить с внутренней стороны здания через проемы посредством накладных устройств.
    • Нагрузки на настилы лесов не должны превышать установленных проектом.
    • Скопление людей на настилах в одном месте не допускается.
    • При подаче материалов на леса башенным краном непосредственно к рабочим местам необходимо соблюдать следующие правила безопасности:
      а) во избежание ударов по лесам грузом, подвешенным к крюку крана,
      запрещается поворот стрелы одновременно с движением крана или подъёмом груза в
      непосредственной близости от лесов; эти операции должны производиться раздельно
      - сначала подъём и передвижение, а затем поворот стрелы;
      б) на лесах должен находиться сигнальщик, регулирующий путь движения груза
      подачей сигналов крановщику;
      в) при работе стрелы груз должен быть поднят над ограждением не менее чем на1 м, спуск груза на настил лесов должен производиться плавно и с наименьшей скоростью.
    • При подаче материалов на леса стационарными подъёмниками каркасы их должны крепиться к зданию независимо от лесов.
    • Над проездами и проходами под лесами устанавливаются надёжные
      защитные навесы.
    • Стойки лесов, расположенные у проездов и в местах подъёма груза, должны быть защищены от возможных ударов транспортными средствами.
    • К работам по монтажу и демонтажу лесов на высоте более 15 м могут
      допускаться только рабочие, прошедшие специальное обучение и медицинский осмотр.
    • Монтаж и разборка лесов на высоте должны выполняться рабочими, снабжёнными предохранительными поясами, которые крепятся к надежным конструкциям здания.
    • Доступ людей, не участвующих в работе, в зону, где производится установка или разборка лесов, должен быть закрыт.
    • Перед снятием настила лесов, в том числе при перемещении на другой ярус, следует настил освободить от материалов, тары, мусора и закрыть доступ на леса.
    • Демонтаж лесов допускается начинать только после уборки с настилов остатков материалов, инвентаря и инструментов. Сбрасывать элементы лесов запрещается.
    • Во время разборки лесов все дверные проемы первого этажа и выходы на балконы всех этажей (в пределах разбираемого участка) должны быть закрыты.
    • Линии электропередачи, расположенные ближе 5 м от лесов, необходимо на время установки или разборки лесов снять, обесточить или заключить в деревянные короба, оттяжки троллейбусных и других проводов в зоне лесов заключить в резиновые шланги.
    • Для защиты людей от электрических разрядов во время грозы леса должны иметь молниеприемники и надежное заземление.
    • Во время грозы и при ветре силой 6 баллов и более работа на лесах, а также их монтаж и демонтаж, запрещаются.
    • Кроме указанных мер безопасности настоящей инструкции, должны выполняться требования СНиП III-4-80 «Техника безопасности в строительстве»

    Порядок установки и разборки лесов

    • Установка и разборка лесов производится под руководством производителя работ, ответственного за работы, для выполнения которых устанавливаются леса.
      Производитель работ, руководящий монтажом, должен:
      а) тщательно ознакомиться с проектом лесов;
      б) ознакомиться со схемой установки лесов для обслуживаемого объекта;
      в) составить перечень потребных элементов;
      г) согласно перечню произвести приемку комплектов лесов со склада, отбраковать поврежденные элементы.
      При монтаже и демонтаже лесов должны соблюдаться действующие правила техники безопасности для строительно-монтажных работ.
    • Рабочие, монтирующие леса, должны быть предварительно ознакомлены с их конструкцией и проинструктированы о порядке и приеме монтажа, а также крепления лесов к стене.
    • До начала производства работ по установке лесов необходимо:
      - установить временное ограждение вокруг места производства работ и вывесить предупреждающие знаки и надписи;
      - доставить к месту установки комплект лесов, рассортировать по элементам и уложить вдоль фасада;
      - расчистить и при необходимости спланировать площадку шириной не менее 2,5 м по всей длине фасада здания;
      - установить подъемную консольную банку с блоком на крыше;
      - установить электролебедку для подъема элементов лесов;
      - проверить исправность инструмента, приспособлений, предохранительных поясов (неисправные – заменить);
      - проверить каждый трубчатый элемент лесов на отсутствие трещин, вмятин, изгибов (неисправные – заменить);
      - проверить щиты настила на отсутствие изломов (неисправные – заменить);
      - ознакомить монтажников с правилами производства работ под роспись в журнале по ТБ.
    • Леса должны монтироваться на спланированной площадке. С площадки, на которой установлены леса, должен быть предусмотрен отвод поверхностных и грунтовых вод.
    • Сборку лесов следует производить от угла здания, соблюдая при этом последовательность установки отдельных элементов.
      Основные этапы установки лесов
      1 этап
      На подготовленной площадке установить деревянные подкладки и подпятники, расставив их по длине и ширине так, чтобы расстояние между ними соответствовало горизонтальным элементам лесов.
      2 этап
      На втулки подпятников уложить горизонтальные рамы первого яруса. Во втулки подпятников вставить стойки лесов сквозь отверстия проушин горизонтальных рам. Развернуть стойки так, чтобы горизонтальный штырь стойки располагался параллельно фасаду здания.
      3 этап
      Надеть горизонтальные рамы второго яруса проушинами на соединительные патрубки вертикальных стоек до опирания поперечин рам на горизонтальный штырь стойки. На патрубки смонтированных стоек навесить следующие по высоте стойки, соединив их по периметру горизонтальными рамами.
      4 этап
      На связи горизонтальных рам уложить щиты настила (перпендикулярно стене здания), а на втулки стоек навесить ограждения (фасадные и боковые).
      Установить на настил и прикрепить к стойкам ограждающие доски.
      Такой порядок монтажа повторить до необходимой высоты лесов.
      Каждые четыре яруса (8 м) по краям лесов ставить диагональные связи, которые набираются из двух трубчатых связей и крепятся к стойкам поворотными замками. Стойки лесов через поперечины и пробки прикрепить к стене здания по схеме крепления лесов.
      Крайние ряды стоек крепятся через один ярус по высоте (через 4 м).
      Внутренние ряды стоек крепятся в шахматном порядке через 2 яруса по высоте (через 6 м) и через 2 стойки по горизонтали (через 7,5 м).
      В верхнем ярусе все ряды стоек крепятся к стене здания.
      Внимание! Места крепления лесов, отличающиеся от указанных в типовой монтажной схеме, должны быть рассчитаны и согласованы с организацией, имеющей соответствующую лицензию.
    • Стойки лесов устанавливать по отвесу. Установку диагональных связей и крепление лесов к стене производить одновременно с монтажом лесов.
    • Укладку настилов, установку перильных ограждений и ограждающих досок следует производить одновременно. На рабочих ярусах устанавливать двойное перильное ограждение.
    • Лестничные секции должны монтироваться одновременно с монтажом лесов. При этом на фасадных и боковых плоскостях лестничных секций установить двойное перильное ограждение.
    • Подъем и спуск элементов лесов должен производиться подъемниками или лебедками. Сбрасывать элементы запрещается.
    • До начала демонтажа лесов производитель работ обязан осмотреть их и проинструктировать рабочих о последовательности и приемах разборки, а также о мерах, обеспечивающих безопасность работ.
    • Демонтаж лесов допускается лишь после уборки с настилов остатков материала, инвентаря и инструментов.
    • Демонтаж лесов начинать с верхнего яруса в последовательности, обратной последовательности монтажа.
    • Демонтированные элементы перед перевозкой рассортировать.
      Крупногабаритные элементы связать в пачки, а малогабаритные и стандартные изделия упаковать в ящики.

    Техническое обслуживание

    • Стоечные приставные леса допускаются к эксплуатации только после полного окончания их монтажа, но не ранее сдачи их по акту лицу, назначенному для приемки главным инженером строительства с участием лица, отвечающего за технику безопасности на строительной площадке.
    • При приемке установленных лесов в эксплуатацию проверяются:
      а) правильность и надежность опирания лесов на основание;
      б) соответствие собранного каркаса монтажным схемам и правильность сборки узлов;
      в) правильность и надежность крепления лесов к стене;
      г) наличие и надежность ограждений на лесах и наличие двойного перильного ограждения на рабочих ярусах;
      д) правильность установки молниеприемников и заземления лесов;
      е) обеспечение отвода воды от лесов.
      Особое внимание обратить на вертикальность стоек и надежность крепления лесов к стене. Надежность проверяется приспособлением для контроля прочности крепления анкеров в стене, которое развивает усилие на отрыв 300 кг перпендикулярно плоскости фасада.
      При приложении к анкеру усилия 300 кг в направлении, перпендикулярном плоскости фасада, он не должен выдергиваться в стене.
    • Состояние лесов должно ежедневно, перед началом работ проверяться производителем работ или мастером, руководящим выполняемыми с лесов работами.
    • Настилы и лестницы лесов следует систематически очищать от мусора, остатков материалов, снега, наледи, а зимой - посыпать песком.
    • Внимание! Нагрузки на настилы лесов в процессе эксплуатации не должны превышать пределов, указанных в паспорте.
      В случаях необходимости увеличения нагрузки или изменения в расположении нагрузок, прочность лесов должна быть проверена расчетом.
    • При укладке щитов зазор между стеной строящегося здания и рабочим настилом не должен превышать 150 мм.
    • Леса, с которых в течение месяца и более работа не производилась, перед возобновлением работ следует принимать в порядке, согласно пункта 7.2.

    Упаковка, транспортирование и хранение

    • Все малогабаритные и стандартные изделия упаковать в дощатые ящики по ГОСТ 18617-83 или возвратную тару.
    • Все крупногабаритные изделия связать в пачки. Масса пачки - 1000кг.
    • Эксплуатационную документацию упаковать в пакет из полиэтиленовой пленки по ГОСТ 10354-82.
    • Маркировать грузовые места по ГОСТ 14192-71.
    • Леса транспортировать любым видом транспорта. При этом они должны быть предохранены от механических повреждений.
    • Хранение лесов - по группе условий хранения ОЖ 4 ГОСТ 15150-69.
      Изготовитель оставляет за собой право вносить изменения в конструкцию, не ухудшающие качество и технические характеристики.
